4080鋁型材到底“40×80”意味著什么?

　　你在采購設備機架、工作臺或護罩框架時，可能見過“4080鋁型材”這種叫法：它看起來像一個型號，卻又像一個尺寸。那它究竟代表什么?“40×80”是不是隨便說的?壁厚、槽寬、承重差異，會不會讓同樣叫4080的型材強度天差地別?如果這些問題沒搞清，后續裝配打孔、選配件、算成本都容易踩坑。

　　一、4080鋁型材的“名字”怎么來的?

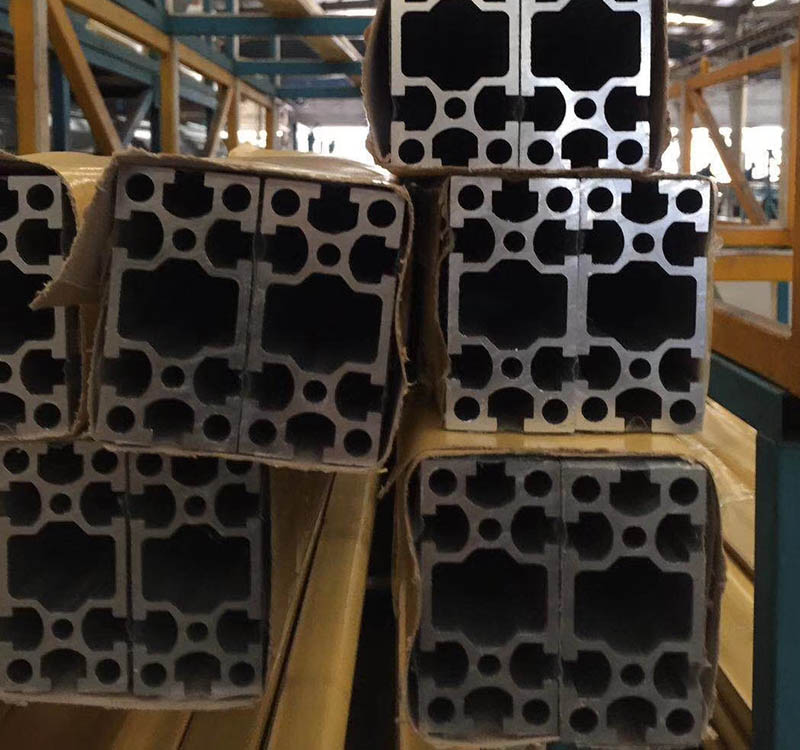

　　行業里說的“4080”，通常指型材的截面外形尺寸約為40mm×80mm。

　　40：短邊外尺寸約40mm

　　80：長邊外尺寸約80mm

　　它屬于工業鋁型材中常見的中大型截面，定位介于4040、4060與更大截面(如8080、9090)之間。一般來說，截面越大，結構剛性與抗彎能力越強，適合做機架立柱、橫梁、龍門架、設備底座、加固框架等。

　　不過要注意：同為“4080”，不同廠家、不同系列、不同槽型與壁厚，強度、重量和配件兼容性都可能不同。因此“4080”更多是一個尺寸類別，而不是完全統一的國家標準型號。

　　二、為什么4080這么常用?它解決了哪些結構痛點

　　和更小截面相比，4080鋁型材受歡迎，主要因?yàn)樗凇皬?qiáng)度—重量—成本—通用性”之間更平衡：

　　更穩的抗彎剛性

　　用于長跨度橫梁或高機架立柱時，4080比4040更不容易“軟”，設備運行振動也更容易控制。

　　更適合做“主骨架”

　　許多設備框架會用4080做主承力結構，再用4040或3030做次梁、門框、附件支撐，結構層次清晰。

　　配件成熟、改造方便

　　工業鋁型材的優勢是模塊化。4080的連接件、角件、螺栓螺母、端蓋、腳杯、腳輪等配套成熟，后期擴展比較省事。

　　裝配效率高

　　相比焊接鋼架，鋁型材切割、裝配、調整更靈活，適合需要快速迭代的產線治具與非標設備。

　　三、4080鋁型材有哪些“系列差異”?別只看外尺寸

　　你在選購時，常會看到“國標槽”“歐標槽”“輕型/標準/重型”等描述。它們通常影響三件事：槽型尺寸、壁厚重量、配件兼容。

　　1)槽型：常見有6槽、8槽、10槽等

　　這里的“槽”一般指T型槽的規格(不同體系定義略有差異)。槽寬不同，會影響：

　　能用多大規格的T型螺母/滑塊

　　配件是否通用

　　槽口強度與裝配空間

　　2)輕型 vs 重型：差別往往在“壁厚與內腔結構”

　　同樣40×80外形：

　　輕型：重量更輕、成本更低，適合護罩框架、輕載工作臺、圍欄等

　　重型/加厚：壁厚更足、抗扭更強，更適合機架、龍門結構、懸臂橫梁等高要求場景

　　3)表面處理：最常見是陽極氧化，也有噴涂、電泳等

　　陽極氧化：耐磨、耐腐蝕、外觀統一，工業現場最常見

　　噴涂/電泳：色彩選擇更多，但要關注磕碰修復與裝配摩擦問題

　　在有切削液、酸堿霧、鹽霧環境里，建議更重視耐腐蝕與清潔維護。

　　四、4080鋁型材適合做什么?典型應用場景一覽

　　把應用說透，比講參數更有用。4080常見用途包括：

　　非標設備機架/底座框架

　　承載電機、減速機、導軌、絲桿、控制柜等，要求結構穩定、可擴展。

　　工作臺與重載裝配臺

　　臺面下方用4080做主梁與支撐，能減少長期使用后的下垂與晃動。

　　工業圍欄與安全防護罩骨架

　　如果防護罩較大、門體較寬，4080可讓門框更挺、不易變形。

　　輸送線支架與龍門結構

　　長距離輸送線需要穩定支撐;龍門架則對抗扭、抗彎要求更高，4080常作為主梁或立柱。

　　機器人周邊架構

　　如相機支架、夾具安裝架、傳感器橫梁等，既要穩又要便于調整。

　　五、連接方式怎么選?決定裝出來“牢不牢”

　　鋁型材結構看起來簡單，強度很大一部分來自連接設計。常見連接方式有：

　　1)角件連接(外置角碼)

　　優點：安裝直觀、便于調整、通用性強

　　適合：圍欄、工作臺、設備外框、需要頻繁改動的結構

　　注意：受力方向復雜時要用加厚角件或雙角碼分擔。

　　2)內置連接(內六角+連接件/隱形連接)

　　優點：外觀整潔、不占外側空間

　　適合：設備外觀要求高、外側需要裝面板或護罩的場景

　　注意：加工精度與裝配順序更關鍵，拆裝也相對麻煩。

　　3)端面攻絲+螺栓連接

　　優點：結構緊湊，受力路徑短

　　適合：主承力框架、立柱與橫梁的“骨架級”連接

　　注意：切割端面要方正，攻絲深度與螺栓強度等級要匹配。

　　4)加固方案：連接板、角座、斜撐

　　當出現長跨度、懸臂、門框過大、設備振動明顯時，建議優先考慮：

　　關鍵節點加連接板/加厚角座

　　結構增加斜撐形成三角形穩定單元

　　橫梁增設中間支撐或改用更大截面

　　一句話：節點穩，整架穩。很多“晃”的問題，不是型材不夠大，而是節點沒做對。

　　六、承重與剛性怎么判斷?

　　很多人問“4080能承重多少?”——這個問題本身就需要拆開。承載能力取決于：

　　跨度(越長越容易下?lián)?

　　載荷形式(集中載荷 vs 均布載荷)

　　安裝方式(兩端簡支、懸臂、三點支撐)

　　連接剛度(節點是否加固)

　　型材壁厚/系列(輕型與重型差異很大)

　　更實用的做法是：

　　先確定結構中最危險的構件(通常是最長的橫梁或懸臂);

　　再確定載荷位置(重物壓在中間最不利);

　　通過加支撐、縮短跨度、增大截面或加厚系列來降低撓度;

　　最后再把節點加固做扎實。

　　如果你做的是設備機架，除了“承重”，還要考慮振動與共振：電機、氣缸、傳送機構帶來的周期性力，會讓“能承重”但“會抖”的結構變得很難用。這時更應該升級節點和整體布局，而不是一味堆大截面。

　　七、配件怎么配?常見“翻車點”提前避開

　　1)T型螺母/滑塊不通用

　　不同槽型對應不同規格螺母，別只按“4080”下單配件，必須確認：槽寬、槽口尺寸、系列體系。

　　2)面板與門框裝不上

　　做護罩時，亞克力板、鈑金板、鋁塑板等面材，需要搭配壓條、密封條、合頁、門鎖。

　　建議先定面材厚度，再反推槽內可用空間與壓條結構。

　　3)腳杯/腳輪承載不足

　　機架往往“靜態能撐住”，但推行、過門檻、急停時沖擊更大。

　　腳輪要看額定載荷、輪面材質、剎車結構，腳杯要看螺桿規格、底座尺寸與地面情況。

　　4)切割精度導致裝配歪斜

　　鋁型材框架最怕“端面不方”。切割誤差會導致：

　　門框不方，門縫不均

　　角度累積誤差，越裝越歪

　　連接件受力不均，后期松動

　　建議關鍵構件用精切，裝配時用角尺與對角線校正。

　　八、采購與驗收建議：把錢花在“看得見的差異”上

　　問清楚系列與槽型：6/8/10槽?國標/歐標?是否與現有系統兼容?

　　確認壁厚與理論重量：同外形不同重量，往往意味著強度差異

　　看表面處理一致性：顏色、膜厚、劃傷、端面保護

　　關注直線度與扭擰：長料是否彎曲，影響裝配精度

　　配件打包策略：連接件與螺母建議按結構清單配齊，避免返工與停線

　　4080鋁型材的優勢在于：夠穩、夠通用、夠好裝。但要真正用得順，關鍵不只是買到“40×80”，而是把系列、槽型、壁厚、連接方式、跨度與節點加固一起考慮。
